智能工廠信息化指的是將先進的管理思想與技術手段相結合，以工廠信息基礎設施互聯互通為基礎，將企業內部與外部的信息資源進行匯聚與整合，實現研發、采購、生產、銷售等各個環節的信息集成與共享，為企業管理提供決策依據，提高決策的準確度和有效性，從而提升企業的管理效率和管理水平。智能工廠信息化包含信息收集、信息交互、信息存儲、信息應用、信息系統維護等內容。標準貫穿于智能工廠信息化建設與實施的整個過程，是信息化建設與實施的依據和準繩。一方面，標準能夠為企業開展智能工廠信息化建設活動提供指導、指明路徑，避免各企業各行其是而走了彎路；另一方面，標準能夠為企業開展智能工廠信息化建設活動提供規范和準則，保證企業的信息安全和信息系統的可靠性等。

       自“中國制造2025”戰略提出以來，我國開展了各項智能制造標準化工作，工信部、國標委聯合發布了《國家智能制造標準體系建設指南》，提出了智能制造標準體系[1]。但當前智能工廠標準化工作仍處于“摸著石頭過河”的狀態，無法有計劃、有重點地開展工作。我國制定了系統集成、互聯互通等一系列與智能工廠信息化相關的標準，但目前還沒有完整意義上可以借鑒的智能工廠信息化標準體系，導致這些標準仍處于“孤立”狀態，標準協調性不足。此外，企業對智能工廠信息化的認知程度不同，都以各自的理解開展智能工廠信息化建設活動，建設水平參差不齊。因此，急需開展智能工廠信息化標準體系研究，為智能工廠信息化標準的研究與制定提供指導，更好地發揮標準在推進智能工廠信息化建設中的基礎性和引導性作用。

02 智能工廠信息化架構

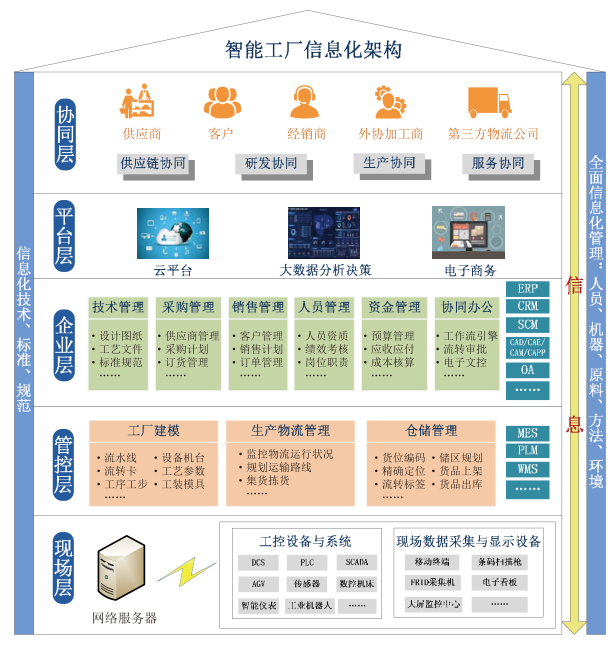

       通過分析智能工廠信息化關鍵技術，圍繞智能工廠價值鏈的全生命周期，搭建了“現場層—管控層—企業層—平臺層—協同層”的智能工廠信息化架構，如圖1所示，每層分工不同，但緊密聯系、上下交互，通過應用各類智能工廠信息化技術、標準與規范，實現智能工廠的全面信息化管理。智能工廠的全面信息化管理集中體現在人機料法環五個方面，“人”指制造產品的人員，“機”指制造產品所用的設備，“料”指制造產品所使用的材料，“法”指制造產品所使用的方法，“環”指產品制造過程中所處的環境。

圖1 智能工廠信息化架構

       1）現場層。通過網絡服務器、網絡通信鏈路等基礎設施實現車間網絡布局，進而支持現場設備的通訊功能。現場工控設備與系統包含DCS（集散控制系統）、PLC（可編程邏輯控制器）、SCADA（數據采集與監視控制系統）、AGV（自動導引運輸車）、傳感器、數控機床、智能儀表、工業機器人等。現場數據采集與顯示設備包含移動終端（手機、平板電腦等）、條碼掃描槍、FRID采集機、電子看板（機臺看板、產線看板、車間看板）、大屏監控中心等。

       2）管控層。利用MES（制造執行系統）、PLM（產品全生命周期管理）、WMS（倉儲管理系統）等信息系統，加強對車間信息的智能管控，連接現場層和企業層兩個層級，實現整體架構的互聯互通。該層級主要包含工廠建模、生產物流管理和倉儲管理等內容，其中，工廠建模包含流水線、流轉卡、工序工步、設備機臺、工藝參數、工裝模具等信息；生產物流管理包含監控物流運行狀況、規劃運輸路線、集貨揀貨等；倉儲管理包含貨位編碼、精確定位、流轉標簽、儲區規劃、貨品上架、貨品出庫等。

       3）企業層。整合企業信息管理系統，利用ERP（企業資源計劃）、CRM（客戶關系管理）、SCM（供應鏈管理）、CAD（計算機輔助設計）、CAE（計算機輔助工程）、CAM（計算機輔助制造）、CAPP（計算機輔助工藝過程設計）、OA（辦公自動化）等軟件系統，加強對技術、采購、銷售、人員、資金的管理，同時，實現企業各部門間的協同辦公[2]。其中，技術管理包含對設計圖紙、工藝文件、標準規范等方面的管理；采購管理包含供應鏈管理、制定采購計劃、訂貨管理等；銷售管理包含客戶管理、制定銷售計劃、訂單管理等；人員管理包含對人員資質、績效考核、崗位職責等方面的管理；資金管理包含預算管理、應收應付賬單管理、成本核算等；協同辦公包含工作流引擎、流轉審批、電子文控等。

       4）平臺層。平臺層主要指利用云計算、大數據等信息化技術，構建云平臺、大數據分析平臺、電子商務平臺等網絡平臺，加強企業信息化管理的集中性、靈活性和同一性，提高企業整體運作效率，幫助企業快速掌握市場需求、加快產品更新速率，加強企業與用戶之間的商業聯系，提升企業創新能力和服務水平。

       5）協同層。打通供應商、客戶、經銷商、外協加工商、第三方物流公司間的信息化渠道，優化配置產業鏈中不同環節的資源要素，加強供應鏈協同、研發協同、生產協同和服務協同，在產業鏈中的上下游間形成提質、增效、降本的多贏局面。

03 國內外智能工廠信息化標準研制現狀

        3.1 國際智能工廠信息化標準研制現狀

       在國際標準化組織（ISO）中，智能工廠信息化相關標準主要由自動化系統和集成技術委員會（ISO/TC184）、技術產品文件技術委員會（ISO/TC10）、產品幾何技術規范（ISO/TC213）等研究制定，涉及基礎共性、技術產品文件、信息系統與自動化系統集成等領域。截止目前，ISO已制定了ISO 15746《自動化系統和集成制造系統的高級過程控制和優化能力的集成》、ISO16300《自動化系統和集成制造應用解決方案的能力單元的互操作性》等系列標準。近幾年，ISO在信息技術評價、企業評估、新一代信息技術等方面，研制了一批標準，如ISO/IEC/IEEE 42030-2019《軟件、系統和企業架構評估框架》標準、ISO/IEC TR 20547《信息技術大數據參考架構》系列標準、ISO/DIS 22549《自動化系統和集成工業企業信息化和工業化融合的評估》系列標準、ISO/CD 23247《數字孿生制造框架》系列標準。

       ISO和IEC聯合的信息技術委員會（ISO/IEC JTC1），主要開展信息技術領域的國際標準化工作，包括信息采集、標識、處理、安全、傳輸、交換、顯示、管理、組織、存儲和檢索技術，以及系統及工具規范方面的國際標準化。IEC/TC65與ISO/TC184于2017年聯合成立了“智能制造參考模型”聯合工作組（JWG21），旨在制定在世界范圍內推行的智能制造統一參考模型[3]。

       在國際電信聯盟（ITU）中，智能工廠信息化相關標準主要由信令要求、協議和測試規范研究組（ITU-TSG11）、包括移動和下一代網絡（NGN）在內的未來網絡研究組（ITU-TSG13）、安全研究組（ITU-TSG17）等研究制定，涉及網絡安全、通信協議等領域。

       3.2 我國智能工廠信息化標準研制現狀

       在國家標準化管理委員會中，智能工廠信息化相關標準主要由全國信息技術標準化技術委員會（SAC/TC 28）、全國工業過程測量和控制標準化技術委員會（SAC/TC 124）、全國技術產品文件標準化技術委員會（SAC/TC 146）、全國自動化系統與集成標準化技術委員會（SAC/TC 159）、全國信息安全標準化技術委員會（SAC/TC 260）、全國通信標準化技術委員會（SAC/TC 485）等研究制定。

       在2010年之前，我國在開展智能工廠信息化相關標準研制過程中，較多地是將國際標準轉化為國家標準，之后，我國自主研制的相關標準比重逐漸增加。《國家智能制造標準體系建設指南（2015年版）》的實施，推進了智能制造標準化工作的有序開展，提升了我國相關標準的研制水平，推動了我國智能工廠信息化建設進程。同時，我國抓住了新一代信息技術的發展機遇，研制了GB/T 37700-2019《信息技術工業云參考模型》、GB/T 34068-2017《物聯網總體技術智能傳感器接口規范》、20182047-T-339《智能制造虛擬工廠信息模型》（研制中）等一批先進適用的標準，并努力將部分國家標準上升為國際標準，大幅提升了我國國際標準競爭力。此外，我國相關標準化組織根據智能工廠定制化特點，結合行業需求，制定了SJ/T 11666.9-2016《制造執行系統（MES）規范第9部分：機械加工行業制造執行系統軟件功能》、YD/T 3597-2019《支持石化行業智能工廠的移動網絡技術要求》等行業標準，為不同行業智能工廠信息化建設提供了規范和指導。

04 智能工廠信息化標準體系架構

       4.1 智能工廠信息化標準體系架構建設原則

       基于智能工廠信息化架構，結合智能工廠相關標準研制現狀，提出適用于我國的智能工廠信息化標準體系架構，并遵循以下原則：

       1）與國際接軌

       標準體系架構構建過程中應具有國際視角，充分吸取與借鑒國際相關標準的成果與經驗，積極采用國際標準，實現國內標準與國際標準接軌。

       2）適度前瞻

       智能工廠信息化標準體系架構應能反映信息化技術的發展水平，在包容智能工廠信息化技術應用現狀的基礎上，采用適度前瞻的思路，充分考慮智能工廠信息化技術發展趨勢，在為我國步入智能工廠信息化建設的企業提供實施指南的同時，為我國智能工廠信息化程度較高的企業提出發展方向。

       3）要素齊全

       充分考慮智能工廠信息化建設中的各有關環節，全面涵蓋設計、生產、物流等過程中涉及的信息要素，提升智能工廠信息化標準的協調統一性。

       4）動態管理

       智能工廠信息化技術發展迅速，提出的標準體系架構應體現開放性，采取動態管理的方式，持續優化完善體系結構，保證標準體系與智能工廠信息化技術發展相協調。

       4.2 智能工廠信息化標準體系架構及組成說明

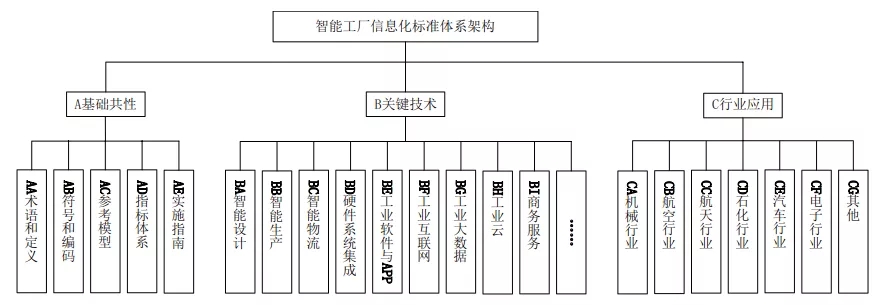

       如圖2所示，智能工廠信息化標準體系架構由基礎共性、關鍵技術和行業應用三部分組成。

圖2 智能工廠信息化標準體系架構

       1）基礎共性標準

       基礎共性標準包括術語和定義、符號和編碼、參考模型、指標體系和實施指南等標準，用于解決智能工廠信息化相關的基礎共性關鍵問題。術語和定義標準用于統一智能工廠信息化相關概念，為其他各部分標準的研制提供支撐；符號和編碼標準用于規范智能工廠生產和管理各環節的產品表達，為智能工廠的數據集成、交互共享等奠定基礎；參考模型標準用于幫助各方認識和理解智能工廠信息化的標準化對象、邊界、各部分的層級關系和內在聯系；指標體系標準用于針對各行業、企業和項目等開展智能工廠信息化方面的評估；實施指南標準為企業開展各項智能工廠信息化建設活動提供指導建議。

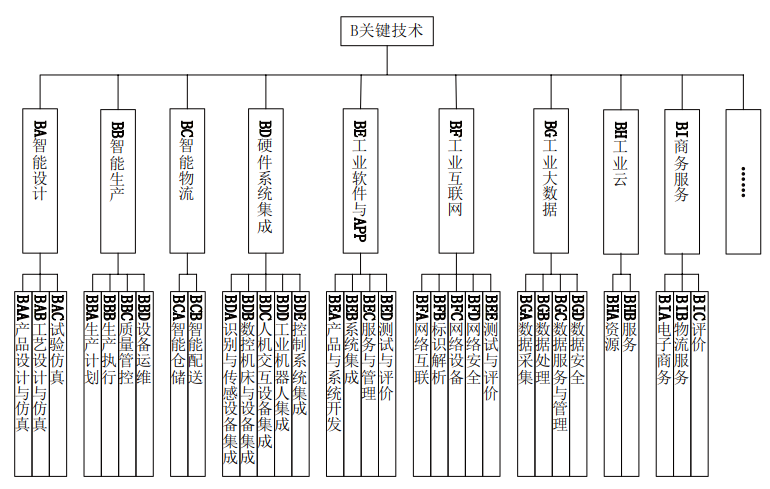

圖3 關鍵技術標準子體系

       2）關鍵技術標準

       如圖3所示，關鍵技術標準包括智能設計、智能生產、智能物流、硬件系統集成、工業軟件與APP、工業互聯網、工業大數據、工業云、商務服務等標準。

       智能設計標準包括產品設計與仿真標準、工藝設計與仿真標準和試驗仿真標準，用于規范產品和工藝的設計、仿真、優化等方面的技術要求，確保產品設計全過程的標準化管理。

       智能生產標準包括生產計劃標準、生產執行標準、質量管控標準和設備運維標準，用于規定智能工廠生產過程中應滿足的要求，確保制造過程的智能化、柔性化和敏捷化。生產計劃標準包括計劃協同、計劃排產、優化調度等標準；生產執行標準包括協同生產、生產過程監視、生產過程優化、生產績效分析等標準；質量管控標準包括質量監控、質量判定、質量追溯、質量優化等標準；設備運維標準包括設備運行、設備監控、設備維護等標準。

       智能物流標準包括智能倉儲標準和智能配送標準，用于指導智能工廠內部物流系統的設計、建設與管理。智能倉儲標準包括物料標識、儲位編碼、出庫入庫等標準，確保倉儲物流的高效管控；智能配送標準包括配送路徑規劃、配送設備監控、配送狀態跟蹤等標準，確保運輸物流的精益化 管控。

       硬件系統集成標準包括識別與傳感設備集成標準、數控機床與設備集成標準、人機交互設備集成標準、工業機器人集成標準和控制系統集成標準等。硬件系統集成標準用于規范工廠的硬件設備及相應控制系統的集成與互操作性要求，符合通用接口中特定的功能關系，確保硬件系統間的信息共享與交互。

       工業軟件與APP標準包括產品與系統開發標準、系統集成標準、服務與管理標準、測試與評價標準等。產品與系統開發標準用于規范軟件功能、軟件性能、軟件開發環境等要求；系統集成標準用于規范軟件與硬件之間、軟件與軟件之間的集成與互操作性要求，確保智能工廠不同層級的信息交互；服務與管理標準用于規范軟件供應商的服務要求，并指導軟件應用企業進行工業軟件的選型與管理；測試與評價標準用于規范智能工廠相關軟件的測試和評價過程，指導相關方開展軟件測試和評價流程。

       工業互聯網標準包括網絡互聯標準、標識解析標準、網絡設備標準、網絡安全標準、測試與評價標準等，用于指導企業進行網絡環境的搭建與運維。網絡互聯標準用于規范企業內外網絡互聯涉及的協議、接口等要求；標識解析標準用于規范標識數據采集、解析、存儲等方面的要求；網絡設備標準用于規范企業內部網絡設備（如工業網關、工業交換機、工業路由器等）的功能、性能和管理等方面的要求；網絡安全標準用于規范智能工廠的通信網絡和標識解析系統的安全監控、防護、檢測等方面的技術要求，以及相關網絡安全產品的技術要求；測試與評價標準為工業互聯網的測試和評價過程提供指導和依據。

       工業大數據標準包括數據采集標準、數據處理標準、數據服務與管理標準、數據安全標準，用于規范產品全生命周期各個環節所產生的各類數據的獲取、處理和應用過程。數據采集標準用于規范數據采集范圍、流程、信息載體等要求；數據處理標準包括數據預處理、數據分析、數據挖掘等標準；數據服務與管理標準包括數據存儲、數據可視化、數據訪問等標準；數據安全標準用于規范數據采集、處理、管理過程中采用的安全保護技術，防止數據遭到破壞、惡意更改和泄露。

       工業云標準包括資源標準和服務標準，用于指導工業云平臺的設計、搭建與運維，規范工業云服務的部署、供應和管理等方面的要求。資源標準包括工業云平臺建設、運行與維護等標準；服務標準包括工業云服務要求、工業云服務評估等標準。

       商務服務標準包括電子商務標準、物流服務標準和評價標準，保障制造企業的服務質量。電子商務標準用于規范利用電子信息技術開展商務活動的過程；物流服務標準用于規范制造企業與客戶之間利用信息化技術開展商品流通的過程，這里要和智能物標準流予以區分，智能物流標準側重于企業內部材料、產品等的流通；評價標準用于規范制造企業利用信息化技術開展商務服務的過程，指導相關方開展服務評價活動。

       3）行業應用標準

       行業應用標準包括機械行業標準、航空行業標準、航天行業標準、石化行業標準、汽車行業標準、電子行業標準和其他。該部分標準主要指針對不同行業專門制定的智能工廠信息化標準，這些標準不具有通用性，只適合在特定行業中應用。

05 結語

       智能工廠信息化標準研制工作涉及的標準化組織較多，建議在國家層面成立智能制造信息化標準聯合工作組，整合標準資源，統籌協調相關工作，加強跨組織、跨地區之間的合作，加快建立具有科學性、系統性、適用性和前瞻性的智能工廠信息化標準體系，確保標準體系與國際對接，按照“統籌規劃、分步實施”的原則，推進標準體系實施，避免相關標準的重復、交叉、滯后，保證相關標準化工作的有序開展，提升相關標準的有效供給。此外，我國要積極參與相關國際標準化工作，將更多的我國標準提交為國際標準提案，深度參與智能工廠信息化國際標準的研制，進一步提升我國在國際標準化領域的話語權和競爭力。

參考文獻

[1] 工業和信息化部,國家標準化管理委員會.國家智能制造標準體系建設指南（2018年版）[Z].2018-08-14.

[2] 王映川.中國制造業空間格局與信息化研究[M].北京:水利水電出版社,2019:151-152.

[3] IEC/TC65/JWG21智能制造參考模型工作組會議在德國召開[J].儀器儀表標準化與計量,2017(04):6.

作者丨機械科學研究總院集團有限公司 高京 王德成；中機生產力促進中心 張?zhí)O 李海斌

來源丨《制造業自動化》2020年第42卷第5期
